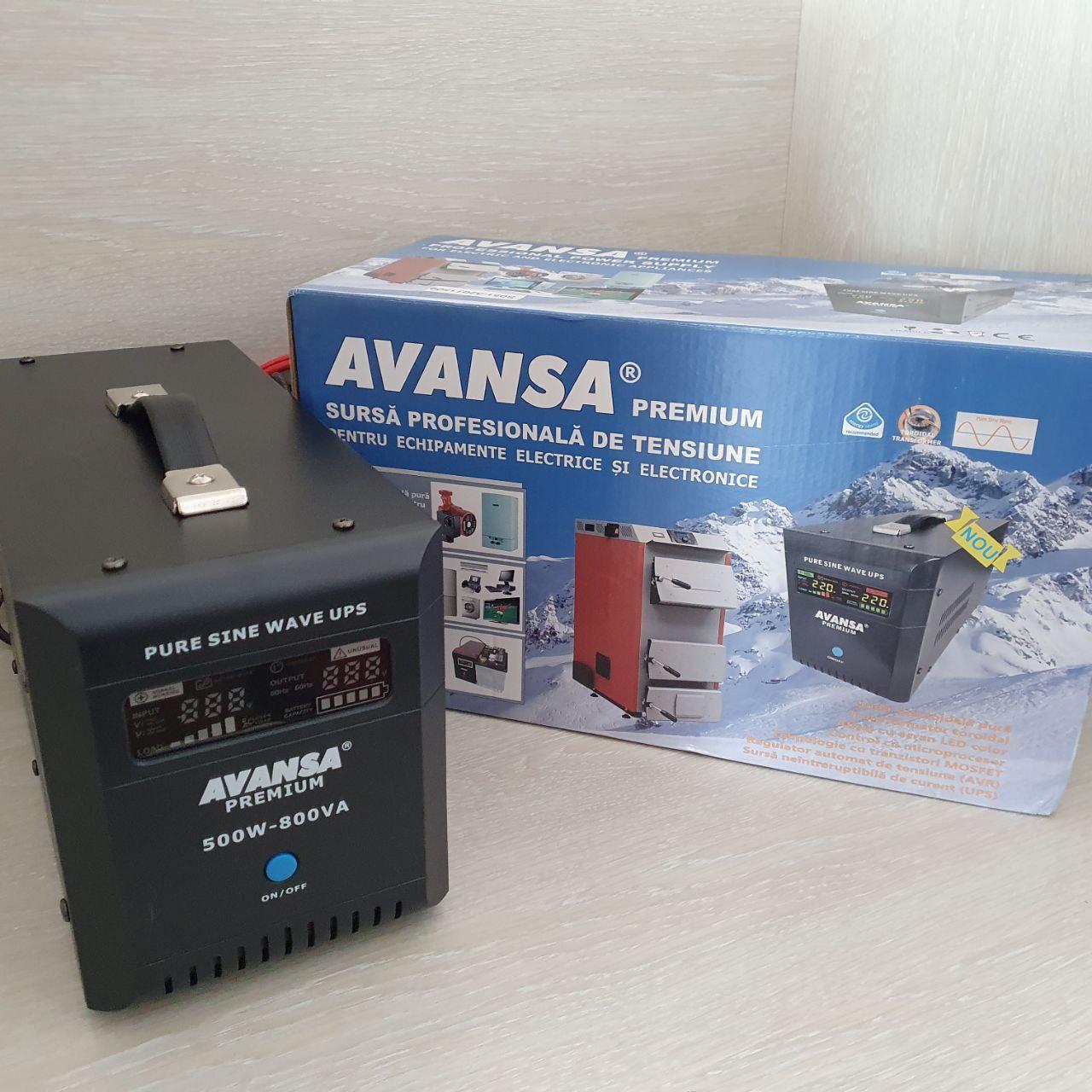

Ібп для котла з правильною синусоїдою

Цей продукт відноситься до групи професійних автоматичних резервних джерел живлення (UPS) спеціально розроблених та виготовлених для безперервного живлення твердопаливних котлів при відключенні основного живлення. При збою електроживлення резервне джерело живлення (UPS) забезпечить миттєве живлення від батареї, щоб підтримувати роботу циркуляційних насосів та безпечно охолоджувати котел.

     Це резервне джерело може використовуватися для забезпечення роботи інших електроприладів, які потребують стабільності та стабільних параметрів електроенергії.

     Головною особливістю пристрою є крива споживаної потужності при роботі від акумулятора. Крива – це чиста синусоїда, ідентична електричній мережі вашого будинку. Увімкнувши основне джерело живлення у вашому будинку, резервне джерело заряджатиме акумулятор і забезпечуватиме тривалий термін служби акумулятора. Резервне джерело живлення (UPS) працює тільки від зовнішнього акумулятора 12 В (для моделі 1050 Вт з акумулятором 24 В). Слід використовувати тільки свинцево-кислотний тип акумулятора, оскільки резервне джерело живлення призначене для заряджання такого акумулятора. Не рекомендується використовувати акумулятори.

     УВАГА! Дотримуйтесь обережності при користуванні акумулятором. При підключенні резервного джерела живлення зніміть металеві предмети (наприклад, браслети, ланцюжки, годинники, кільця...). У зв'язку з тим, що можливе коротке замикання електричного струму та подальше розгортання металевих матеріалів на тілі споживача. При підключенні батареї дотримуйтесь полярності: червоний (+плюс) провід буде підключений до клеми +, а чорний (-мінус) – до клеми -. Для підключення кабелю до полюсів батареї використовуються металеві конектори. Перед підключенням рекомендується очистити щіткою контакти акумулятора. Затягніть гайковий ключ, щоб забезпечити надійний контакт.

     Встановлюйте джерело безперебійного живлення (ДБЖ) у сухому місці, без води, подалі від води та снігу. Місце встановлення резервного джерела живлення (UPS) має бути достатньо великим, щоб не заважати системі охолодження резервного джерела живлення. Крім того, у цій зоні не повинно бути пилу або вугільного пилу, який може заблокувати вентилятор резервного джерела живлення. Місце встановлення повинно добре провітрюватися, щоб уникнути перегріву системи. Щоб уникнути ураження електричним струмом, переконайтеся, що всі кабелі в хорошому стані та на них немає неізольованих частин. Робота джерела безперебійного живлення (UPS) може спричинити іскріння. Резервне джерело не слід встановлювати у легкозаймистих середовищах.

     УВАГА! Джерело безперебійного живлення (UPS) працює тільки при підключенні до зовнішнього акумулятора. Його не можна використовувати без підключеного акумулятора. Після підключення акумулятора вставте шнур живлення в розетку (230В, 50Гц) із заземленням у мережу. На задній панелі джерела живлення ви підключаєте обладнання, яким ви хочете працювати при вимкненні електроенергії. Дійте так: підключіть акумулятор, підключіть основне джерело живлення, а потім підключіть споживач (пристрій) до резервного джерела живлення (UPS). Щоб увімкнути джерело, натисніть та утримуйте кнопку живлення (ON/OFF) протягом 4 секунд.

     Робота системи починається з автоматичного визначення стану акумулятора за напругою в мережі. Якщо напруга батареї падає нижче 10,8 В, батарея може бути пошкоджена і її неможливо запустити.

     У разі збою електроживлення або якщо його параметри виходять за межі норми, резервне джерело живлення (ДБЖ) автоматично перемикається на акумулятор. Перемикання резервного живлення на батарею відображається на дисплеї резервного джерела живлення (UPS). Пристрій (UPS) також повідомляє звуковий сигнал про перемикання резервного джерела живлення (UPS) на батарею.

     Коли напруга батареї падає нижче мінімального значення (батарея розряджена), ДБЖ збільшить частоту попереджувального звуку та відключить живлення.

     Якщо пристрій, підключений до резервного джерела живлення (UPS), перевищує максимальну потужність на 110%, резервне джерело живлення (UPS) починає видавати переривчастий звуковий сигнал і автоматично вимикається. Для індуктивних пристроїв (наприклад, водяних насосів та електродвигунів) рекомендується використовувати пристрій до 50% максимальної потужності від джерела безперебійного живлення (UPS), оскільки індуктивним пристроям може знадобитися подвійне значення під час запуску.

     УВАГА! Небезпека! Під час роботи не торкайтеся клем акумулятора.

     Щоб зупинити ДБЖ, утримуйте кнопку ON/OFF протягом 4 секунд. Після цього резервне джерело подає звуковий сигнал та зупиняється. Для продовження терміну служби батареї рекомендується виконувати цикл порожньої та повної зарядки батареї принаймні раз на 2 місяці. Виконайте цю операцію, навіть якщо протягом 2 місяців не було збоїв і акумулятор повністю заряджений.

     УВАГА! Це лише запобіжний пристрій, який використовується лише у випадку збою електропостачання. Під час використання пристрою не залишайте його поблизу палива.

     Основні функції:

Джерело безперебійного живлення (UPS) припиняє роботу, коли акумулятор розряджається. Якщо батарея розряджена до 10,8 В, резервне джерело відключить живлення, щоб запобігти руйнуванню батареї. Швидкий звуковий сигнал тривоги: - Захист від перевантаження: якщо навантаження ДБЖ перевищує 110% номінальної потужності, ДБЖ зупиниться, щоб запобігти пошкодженню.
Захист від короткого замикання: джерело безперебійного живлення (UPS) припиняє роботу при короткому замиканні. – Регулятор напруги (AVR) забезпечує постійну напругу пристроїв у заданому інтервалі. Акумулятор увімкнено: система переключається на акумулятор і забезпечує постійне живлення пристрою. – Функція обходу:
Автоматика: за наявності нестандартного джерела живлення резервне джерело автоматично перемикається на батарею. – Перетворення для запуску завдання: у деяких випадках потрібна вища початкова потужність ніж номінальна потужність джерела безперебійного живлення (UPS). У цьому випадку резервне джерело живлення (UPS) вирішує цю проблему, забезпечуючи 110% своєї потужності. Він вимикається після подачі ємності.
Високий зарядний струм: початковий зарядний струм становить близько 10А. Він заряджає батарею менше часу, ніж звичайні зарядні пристрої.
Збереження батареї в режимі очікування: після повної зарядки батареї джерело безперебійного живлення (ДБЖ) підтримуватиме заряд батареї. Для досягнення оптимальних результатів акумулятор повинен мати ємність у діапазоні значень: 40 Ач – 190 Ач. Не використовуйте батарею ємністю менше 40 Ач, оскільки струм початкової зарядки ДБЖ (до 10 А) може скоротити термін служби.

     Для споживання 100 Вт:

резервне джерело живлення (UPS) з акумулятором ємністю 65 Ач пропрацює 3,5 години.
джерело резервного живлення (UPS) з акумулятором ємністю 120 Ач пропрацює 6,5 годин.
резервне джерело живлення (UPS) з акумулятором ємністю 150 Ач пропрацює 8 годин.

     Для споживання 200 Вт:

резервне джерело живлення (ДБЖ) з акумулятором ємністю 65 Ач пропрацює 2 години.
резервне джерело живлення (UPS) з акумулятором ємністю 120 Аг пропрацює 3 години.
резервне джерело живлення (UPS) з акумулятором ємністю 150 Аг пропрацює 4 години.

     Для споживання 300 Вт:

резервне джерело живлення (ДБЖ) з акумулятором на 65 Ач пропрацює 1,5 години. акумулятором 120 Ач пропрацює 2,5 години.
резервне джерело живлення (UPS) з акумулятором ємністю 150 Ач пропрацює 3 години.
